Restauration d'une radio à tubes des années 50 (Régional 55A)

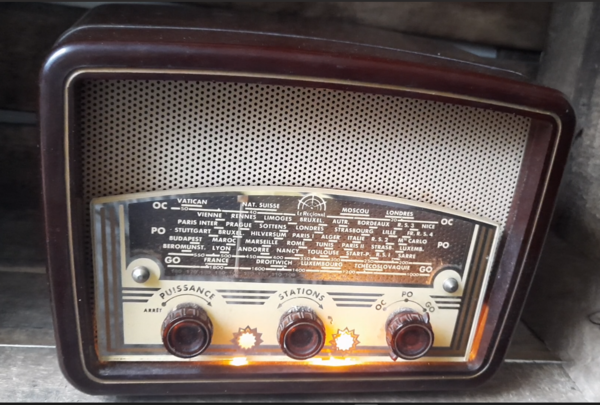

image tsf_vue_avant.jpeg (0.1MB)
# Régional 55A


# !IMPORTANT Pour démarrer la restauration d’une TSF / A conseiller à tous débutants

Les vieux condensateurs de TSF ont un sérieux risque d'explosion du fait de leur dégradation dans le temps. Ils convient de les changer autant que faire ce peut. Notamment les gros électrolytes



# Pour s’y repérer dans le circuit du Régional 55A
Schémas approchants (le schéma du régional 55A n’est pas documenté en ligne). Le 57A est souvent cité en lieu et place. Je constate que le schéma du 57A m’a été absolument indispensable. Mais il ne correspond pas exactement au 55A.


# Autour des circuits dit Reflex (le cas du Régional 55A)


# Le module FM choisi


# Pour connecter le module au circuit BF du régional


A noter : sur mon poste, quand je déconnecte l’entrée du signal BF sur le potentiomètre, j’ai tout de même le signal BF sur la sortie du potar (retours par un autre endroit dans le circuit)… Donc pour ne pas mélanger les signaux AM et FM je règle le sélecteur AM à un endroit ou je n’ai aucune réception… Pas très élégant comme solution… mais cela fonctionne. Et j’ai mis - même si inutile au final - un interrupteur comme mentionné sur le post suivant : https://forum.retrotechnique.org/t/le-regional-55a-creer-une-entree-type-pu/31799/3
Cf aussi la discussion à https://forum.retrotechnique.org/t/restauration-regional-57a/30542/96

# Pour alimenter le module
https://forum.retrotechnique.org/t/pbs-avec-modeles-bluetooth/27724/26
Au final j’ai simplement fait ce circuit : http://forum.retrotechnique.org/download/file.php?id=108852 trouvé sur le fil de discussion : http://forum.retrotechnique.org/viewtopic.php?f=1&t=253249 4

# Pour mélanger les sorties stéréo du module FM et alimenter la partie ampli de puissance en mono


# Divers post qui m’ont éclairé sur le chemin


Une discussion autour de la FM / DAB+


# Sur ce forum les post en lien avec "55A"


Des tutoriels vidéos par les Radiofilistes de l’Isère

Il y a toute une série par sujets. Formidable !

# Pour se mettre/ remettre à jour

# Livres (disponibles à la bibliothèque des Champs Libres à Rennes)


Aout 2023 : réparation et changement de module FM


Suite à la rencontre avec deux experts en électronique et restauration de TSF la radio à eu une réparation mise en oeuvre par Jean-Pierre / jipi-de-kerity :
  • remplacement du module radio FM par un module FM5 de rafiofil
  • changement d'embases de lampes ayant chauffée
  • nettoyage du bloc
  • réparation de la ficelle du système accordage et mise en fonction des boutons de facade (pour l'accordage FM)
  • suppression de la partie réception (désormais inutile car prise en charge par le module numérique)
  • changement de divers composants d'origines
  • (...)
